La chute de tension et les rubans de LED

Qu'est ce que la chute de tension et comment la réduire

Pour les courageux, un peu de théorie. La chute de tension est le fait que si l'on a une tension, par exemple 12V au début d'un fil, on aura une tension inférieure à son extrémité. Elle se calcule ainsi :

P = 0.017 x L x I / S

S = section du conducteur en cuivre exprimée en millimètres carrés

L = longueur aller + retour du conducteur exprimée en mètres

I = l’intensité exprimée en Ampères

Section câble électrique

On voit donc que cette chute de tension est plus faible si :

la longueur du fil est plus faible,
l'intensité (et donc la puissance) transportée est plus faible,
la section du fil est plus grande.

Ou intervient la chute de tension

Dans un branchement d'un ruban LED, on va avoir une chute de tension au niveau du ruban LED, ainsi que dans le câble électrique entre l'alimentation et le ruban.

Concernant le ruban LED flexible, il faudra choisir un ruban de qualité qui sera fabriqué avec plus de cuivre, et qui permettra de réduire la chute de tension, et donc de placer une plus grande longueur de ruban en série. Dans tous les cas, cette chute de tension intervient. Concrètement, elle a comme effet que la dernière LED du ruban sera moins lumineuse que la première. Mais attention, ce n'est pas si grave : une baisse de tension de 10% n’engendrera pas une baisse de luminosité de 10% en fin de ruban car le rendement des LED n'est pas linéaire.

Chute de tension dans un ruban et des fils

En ce qui concerne le fil entre l'alimentation et le ruban, si il est court, il ne posera pas de problème. Par contre, si il est long, il faudra calculer sa section en fonction de la puissance totale consommée par le ruban branché au bout du fil. Plus cette puissance sera importante, plus le fil devra être de section importante. Cette section peut rapidement être excessive, ce qui interdit par exemple la réalisation d'un circuit électrique dédié en basse tension dans une maison.

L’influence de la tension du ruban sur la chute de tension

Plus la tension est élevée, plus la chute de tension est faible pour la même puissance. Un ruban LED en 12V aura donc une chute de tension deux fois plus importante qu'un ruban en 24V. C'est pour cela que les rubans puissants sont le plus souvent réalisés en 24V.

Mais pour de faibles puissance, donc de faibles longueurs, ou lorsque l'on travaille avec des petits morceaux de rubans, les rubans en 12V sont parfaitement efficaces, et on ne pourra pas faire de différence entre la luminosité d'un ruban 12V ou 24V.

Comment calculer la section de fil à utiliser

La section de fils en entrée et la puissance des disjoncteurs à utiliser ne pose en général pas de problème. Les luminaires LED consomment très peu. Il est possible de brancher 2700 Watts sur un disjoncteur de 12A utilisé pour un circuit de luminaires. Vous aurez donc du mal à atteindre ces puissances pour une installation de luminaires LED classique.

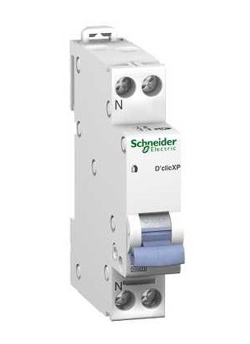

Il est cependant possible que le disjoncteur saute lorsque l'on met de circuit sous tension avec de gros montages, par exemple avec deux alimentations de 300W.

Lors de la mise sous tension, un appel de courant important a lieu et peut entraîner la coupure du disjoncteur.

Ceci sera résolu en remplaçant votre disjoncteur par un modèle de même puissance de coupure, mais avec une courbe de réponse différente.

En sortie, plus la puissance du ruban au bout du fil et la longueur du fil sont importants, plus la section du fil devra être grande, vous pouvez utiliser notre outil de calcule de section de câble pour réaliser vos calculs.

Outil calcul section

Cet outil permet de calculer pour des rubans LED en 12 ou en 24V, la section du câble nécessaire, la longueur, ou la puissance admissible.

Commentaires (12)

Posté par kenaddams le 2020-12-20 20:28:19

Bonjour, Je dois alimenter trois rubans LED 12V distincts (2 mètres chacun) dont les prises seront au même endroit. Il me serait plus simple d'utiliser des chutes de câbles réseau Grade 3 (section 0.23mm2 - 4 paires par cable). Les rubans de 5M / 300 LED / 24W seront découpés en trois sections de 2M soit 120 LED par section. Les câbles de 0.23mm2 seront-ils suffisants ? Merci :)

Bonjour,
Oui, mais ne dépassez pas 8 ml de câble.
Cordialement,
Florent.

Posté par MALRIC le 2020-12-22 18:26:07

Bonsoir, Je souhaite installer un ruban LED sur le pourtour de ma piscine. Pour calculer la section du câble d'alimentation du ruban. La longueur du câble doit être prise à partir de la sortie du transformateur ou après le contrôleur. Dans l'attente de votre réponse, je vous prie d'agréer, Monsieur, mes sincères salutations. A MALRIC

Bonjour,
Les deux ! Il faut prendre en compte la longueur des fils avant et après.
La section dépendra également du nombre de fils.
Cordialement,
Florent.

Posté par Thomas le 2021-06-07 16:52:48

Bonjour, Je souhaite installer 1x 25cm et 2x 60cm de mon ruban LED en parallèle partant d’un même transformateur. Entre l’interrupteur et le transformateur (50W, 4,2A et 12V) je suis en 1,5mm2 sur 2,5m. Entre le transformateur et les deux bandeaux de 60cm je suis à 5m de fil et 6m avec le bandeau de 25cm. A partir du transformateur je ne peux pas me mettre en section 1,5mm2 car les connexions rapide des LED ne fonctionne pas avec du 1,5mm2. Il faudrait du 0.2mm2 ou 0,5mm2. Puis-je prendre des sections si petites ? Comment définir mon calcul ? Merci.

Bonjour,
La chute de tension dépend de la section des fils, mais également de la puissance des rubans.
On n'a de problèmes le luminosité qu'avec des puissance importantes.
Dans votre cas, cela ne posera pas de problème.
Cordialement,
Florent.

Posté par Ruben Schauwers le 2021-08-28 15:57:50

Bonjour, votre outil de calcul fonctionne-t-il aussi pour un bandeau led rgb+cct ou rgbww? La longueur de câble à inscrire dans le tableur est-elle la distance séparant le contrôleur du bandeau led ou est-ce la longueur de câble aller/retour? Si c'est la longueur aller/retour qu'il faut inscrire, dans le cas d'un bandeau rgb+cct ou rgbww (6 fils) faut-il juste multiplier par deux la distance, ou est-ce qu'il faut multiplier par une autre valeur ? Merci d'avance, Ruben

Bonjour,
Cet outil permet de donner une estimation uniquement de la chute de tension dans les fils (pas les rubans).
Il faut rentrer la longueur de fils (pas aller/retour) totale en basse tension.
Pour les rubans RGB ou RGBW, il faut utiliser la puissance totale du ruban, qui correspondra au fil "+" qui doit faire passer toute la puissance.
Cordialement,
Florent.

Posté par Matt le 2022-02-17 23:57:35

Bonjour, j'ai installer un ruban led de 10m dans ma chambre, mais ne faisant pas tout le tour, j'ai racheté 10m que j'ai raccordé sur le meme transfomateur. Au fur et a mesire du bandeau, je remarque une baisse d'intensite des LED qui à la fin est flagrante. Que puis-je faire pour remédier à cela? Merci par avance.

Bonjour,
Placez un câble en parallèle du ruban, et branchez le également à son extrémité.
Cordialement,
Florent.

Posté par Romain le 2023-06-28 17:53:54

Bonjour, je prévois d'installer un ruban RGB+W de 10m (branchement au centre (2x5m) pour moins de perte) de 17W/m en 24V DC. L'alimentation se trouve dans un local technique, le câble fera +/-7metres. D'après votre outils, une section de 1.0mm² pourrais convenir. Mais n'est ce pas dangereux en terme d'échauffement du câble de faire passer 7A de courant continue dans une petite section ? Les abaques que je trouve sur le net (pour des alimentation de bateau en 24v DC par exemple) ne prévois pas du tout une intensité si importante et ca me fait un peu peur.

Bonjour,
En réalité, avec un ruban RGBW 4 en 1 de 17W/M, il passe dans chaque fils 4,25W/m.
Par contre, il passera bien 17W/m dans le fil noir.
Cordialement,
Florent.

Posté par Marc le 2023-07-29 23:42:36

Bonsoir, j’ai posé des rubans led autour de mon salon soit 5 fois 5 m, j’ai branché 2 longueurs en série sur un transfo de 200w j’ai 23 w au mètre, j’ai une perte d’intensité en dégradé tout le long… que faire, merci pour l’information

Bonjour,
La solution est de rajouter des fils en parallèle qui alimentent à chaque fois 10 mètres de rubans, 5 mètres de chaque côté.
Cordialement,
Florent.

Posté par Bruno DE SA FERNANDES le 2023-11-10 13:08:19

Bonjour, j'ai une corniche qui fait 20m de long, avec un espace de 10mm dédié à la pose d'un éclairage à LED. Je voudrais pouvoir varier l'intensité lumineuse et choisir entre blanc chaud et froid. Avez-vous un produit à me conseiller? J'aimerais bien avoir un distribution uniforme, sans zones d'ombres et sans perte de puissance sur les 20m de longueur. Merci d'avance.

Bonjour,
Nous avons ce modèle :
https://www.ledsgo.fr/packs-de-rubans-led/2061-pack-ruban-led-blanc-teinte-variable-hp-fils-20m.html
Cordialement,
Florent.

Posté par Antoine le 2023-11-22 20:48:18

Bonjour à vous, j'ai mis un ruban led de 10m en place sur un dessous de toit, la led éclair bien mais la télécommande n'agit pas sur la led. Le seul détail du constructeur non respecté est le câble que j'ai tiré du contrôleur au ruban, il était dit qu'il fallait un câble basse tension et j'ai utilisé un câble 4g 1.5 acheté dans un magasin brico( longueur du câble 3m), le problème peut il venir du câble? Merci à vous bonne soirée.

Bonjour,
Le problème ne peut pas venir du câble dans votre cas.
Il dois s'agir d'un problème de contrôleur.
Cordialement,
Florent.

Posté par Prod le 2023-12-04 00:57:58

Bonjour j’ai installer une guirlande 900 led autour de ma maison avec une prise transformateur spéciale led de 31v . Le problème est le suivant : au départ led allumez à fond mais plus j avance dans le parcourt plus les lumières s’atténue . Que faire ? Solution svp . Merci

Bonjour,
Branchez la guirlande des deux côtés, ca résoudra un peu le problème.
Cordialement,
Florent.

Posté par Quentin le 2024-01-21 08:59:06

Bonjour, je prévois d’installer 3 bandeaux led en parallèle ( un de 7m, un de 3m et un de 3m50). Bandeau led COB CCT 24v - «20w/m (10w/m), puissance mesurée 69W pour 10m » — Question 1 : pouvez vous m’indiquer la puissance du transfo (mini et maxi) recommandé ? Question 2 : mon transfo + contrôleur se trouve à 12m du bandeau Led le plus loin, 10m du second et 4m du troisième : est ce que je peux relier entre le contrôleur et chacun des bandeau led avec des fils 3 brins 0.5mm2 ? (Donc environ 12m de fil par bandeau) Ou dois-je opter pour une autre solution? Question 3 que veut dire « 20w/m (10w/m), puissance mesurée 69W pour 10m »? Merci par avance

Bonjour,
Q1 : tout dépend du contrôleur que vous utilisez, si il permet uniquement 10W/m, il faudra une alimentation de plus de 135W. Attention, avec 4x2.5, vous aurez la puissance maximale, mais vous aurez largement moins avec 1x10m.
Q2 : non, il vous faudra un fil de section plus importante.
Q3 : j'imagine que c'est 20W/m (2x10W/m)
Cordialement,
Florent.

Posté par Thomas le 2024-07-27 08:01:50

Je souhaite installer un ruban rgb+w sur 2 corniches sur 2 murs opposé d’une pièce. Il n’y a donc pas d continuité. Je vais connecter les deux rubans en parallèle sur le même contrôleur et alim. Je vois qu’en 0,5 je vais être limité à 4m en 24v mais comment relier le ruban led avec du câble plus gros car les petits raccord rapides ne sont pas compatible avec du 1,5mm2 Merci

Bonjour,
Il vous faut souder des fils, ou bien utiliser des raccords et partir juste après avec du fil plus gros.
Cordialement,
Florent.
