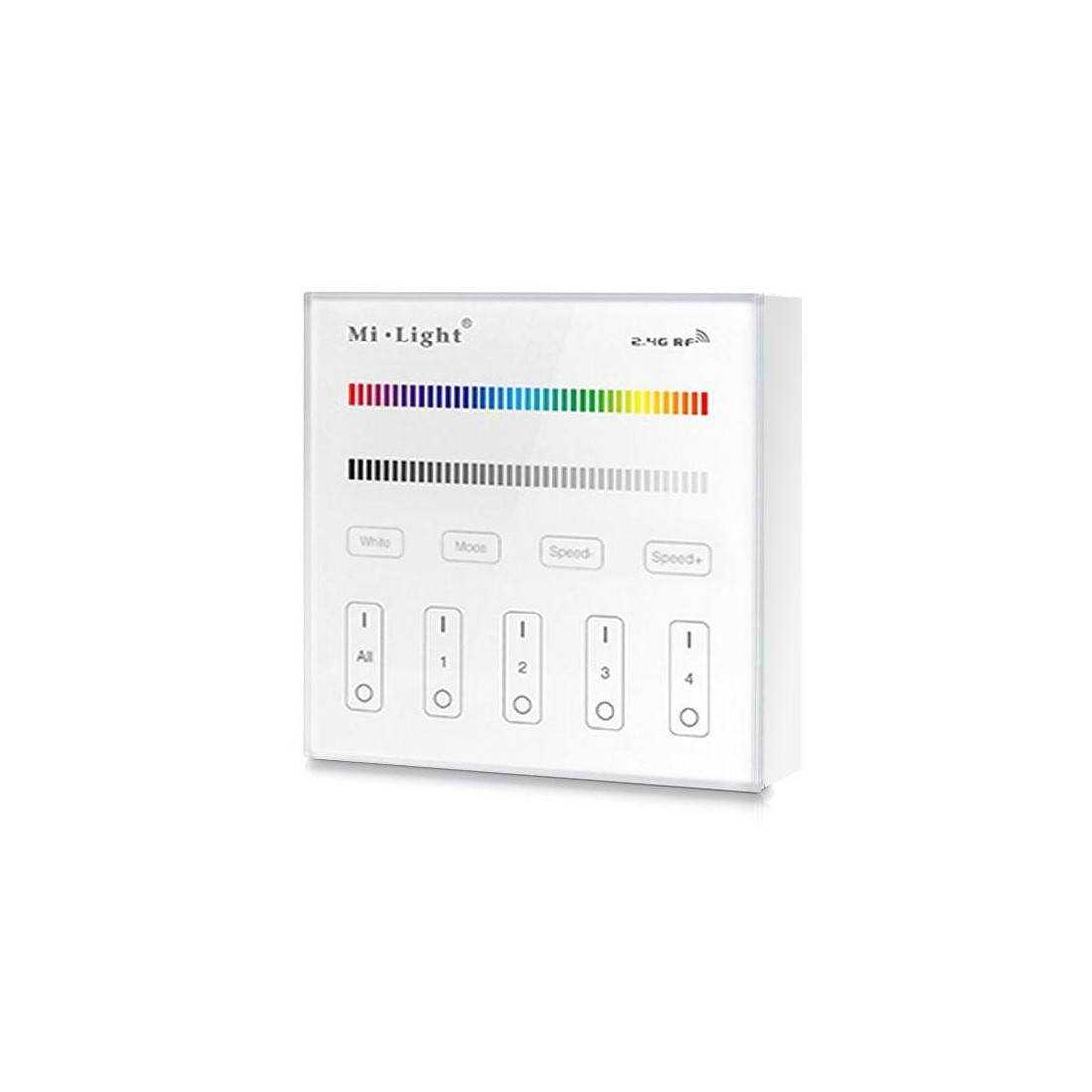

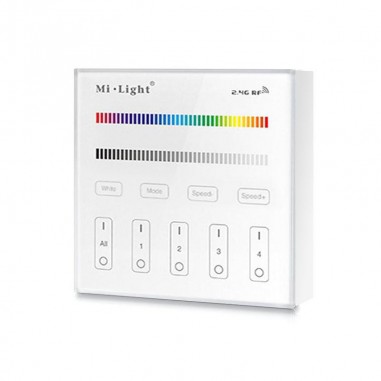

Contrôleur RGB / RGB+W Multizone - Télécommande murale

Cette télécommande murale dispose d'une surface tactile en verre. Elle permet de contrôler la teinte et la luminosité de rubans couleur (RGB) ou couleur + blanc (RGB+W). Il faudra choisir le bon type de récepteur (RGB ou RGBW) suivant le ruban connecté.

Elle fonctionne avec des piles et peut être posée sur un meuble ou contre un mur. Il sera possible d'associer un ou plusieurs récepteurs sur chaque zone.

Elle dispose des fonctions suivantes:

• On/Off global / On/Off par zone,
• choix d'une couleur fixe,
• atténuation pour le blanc et la couleur
• 9 modes d'effets dynamiques,
• modification de la vitesse dans les modes d'effets.

Branchement

Il est possible de brancher sur un récepteur RGB :

• 35 mètres de rubans RGB Puissance normale,
• 20 mètres de rubans RGB Haute puissance.

Il est possible de brancher sur un récepteur RGB+W : 12.5 mètres de ruban RGB+W. Si vous souhaitez connecter plus de 12.5m de rubans, il vous faudra alors ajouter un récepteur et le synchroniser sur la même zone.

Comme il n'est pas possible d'allumer les LED blanches et les LED couleur en même temps, il faudra seulement une alimentation de puissance suffisante pour la couleur ou le blanc, soit pour notre ruban RGB+W de 11.5W/m.

Chaque récepteur doit être connecté comme ceci :

• à une alimentation 12V ou 24V connectée sur le bornier ou par fiche,
• au ruban par 4 fils (RGB) connectés sur le bornier de sortie.

OU

Branchez le ruban en sortie du contrôleur avant de le connecter à l'alimentation. Le contrôleur est commandé à l'aide de sa télécommande radio (piles non  fournies : 2xAAA). Il pourra donc aisément être caché dans la pièce car il n'a pas besoin d'être visible par la télécommande.
