Contrôleur RGB Multizone - Récepteur

Description du système multizone

Ce système permet de commander des rubans de LED Couleur (RGB) ou Couleur + Blanc (RGBW) avec 4 zones. Il est composé d'une télécommande et/ou d'un module WiFi et d'un ou plusieurs contrôleurs (récepteurs) par zone.

Les télécommandes radio (manuelles ou murales) permettent un contrôle tactile rapide et précis. Il existe également des modes d'effets.

Description du produit

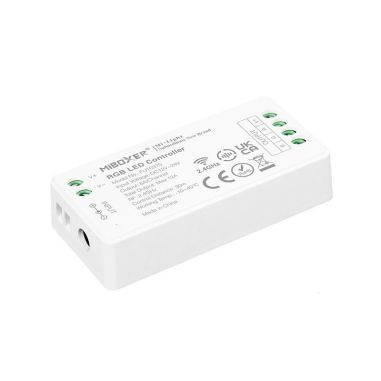

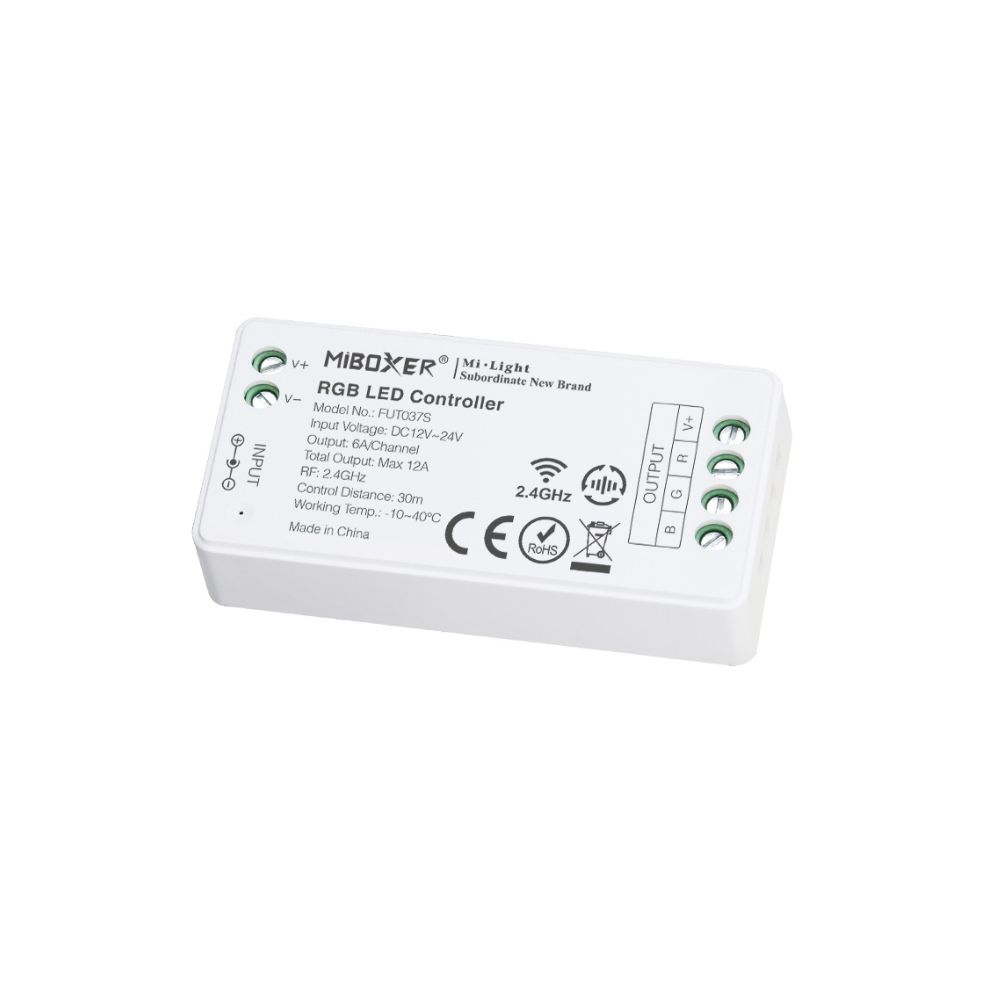

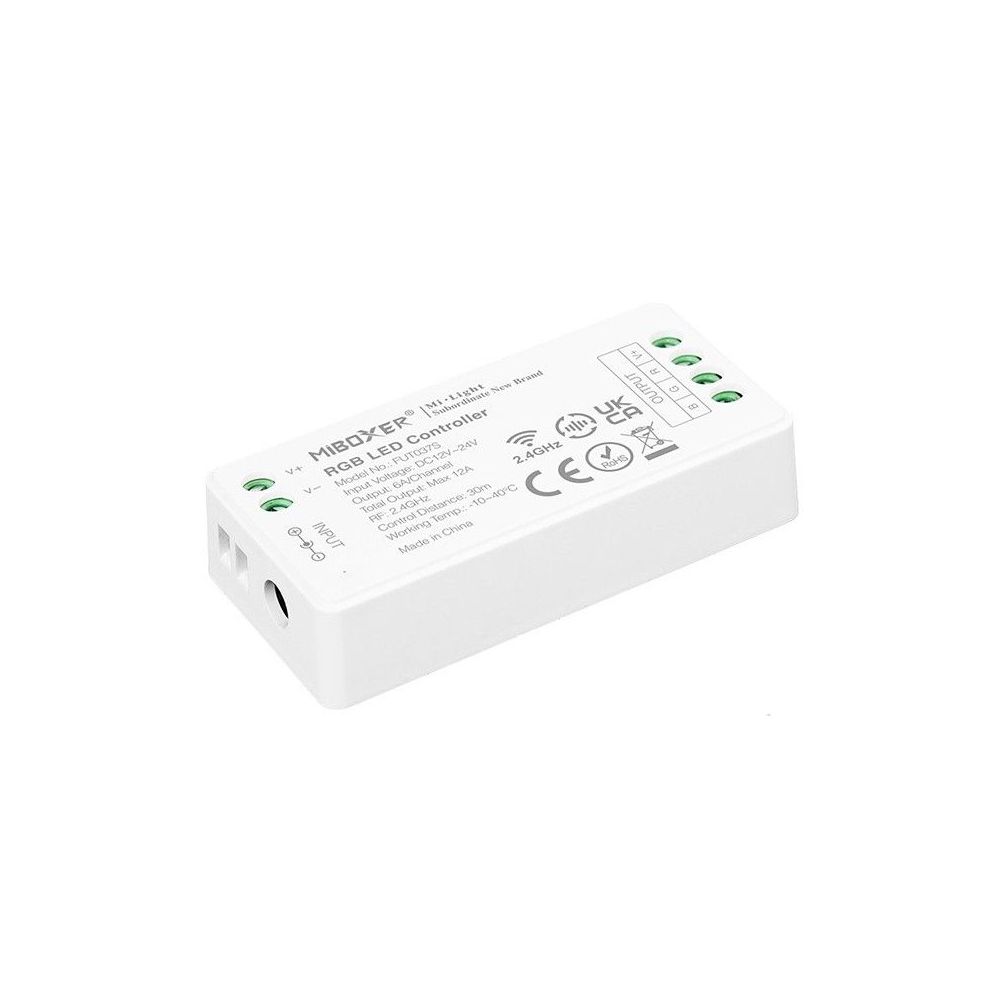

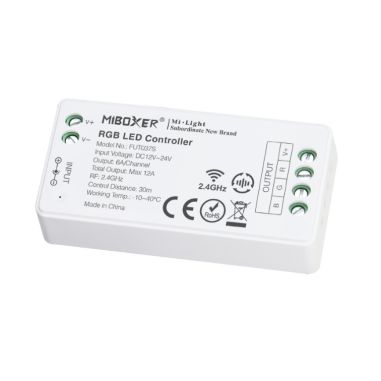

Module de réception RGB pour ruban de LED couleur.

Il est possible de placer un ou plusieurs modules par zone : dans ce cas, les récepteurs se synchronisent afin de réagir tous à l'identique au même instant. Portée 30 mètres, peut être placé derrière une cloison.

Réglage de la fréquence de découpage :

Garde en mémoire le dernier réglage même si l'alimentation est coupée puis rallumée.

Installation du système

La télécommande (ou le module WiFi) doit être associée à un ou plusieurs récepteurs par zone. Sur une même zone, les différents récepteurs se synchronisent entre eux.

Il est possible de brancher sur un récepteur RGB :

• 25 mètres de rubans RGB Puissance normale,
• 19 mètres de rubans RGB COB,
• 15 mètres de rubans RGB Haute puissance.

Chaque récepteur doit être connecté comme ceci :

• à une alimentation 12V ou 24V connectée sur le bornier ou par fiche,
• au ruban par 4 fils (RGB) connectés sur le bornier de sortie.

Branchez le ruban en sortie du contrôleur avant de le connecter à l'alimentation. Le contrôleur est commandé à l'aide de sa télécommande radio (piles non  fournies : 2xAAA). Il pourra donc aisément être caché dans la pièce car il n'a pas besoin d'être visible par la télécommande.

Procédure d'association
