Description du système multizone
Ce système permet de commander des rubans de LED Couleur (RGB) ou Couleur + Blanc (RGBW) avec 4 zones. Il est composé d'une télécommande et/ou d'un module WiFi et d'un ou plusieurs contrôleurs (récepteurs) par zone.
Les télécommandes radio (manuelles ou murales) permettent un contrôle tactile rapide et précis. Il existe également des modes d'effets.
Description du produit

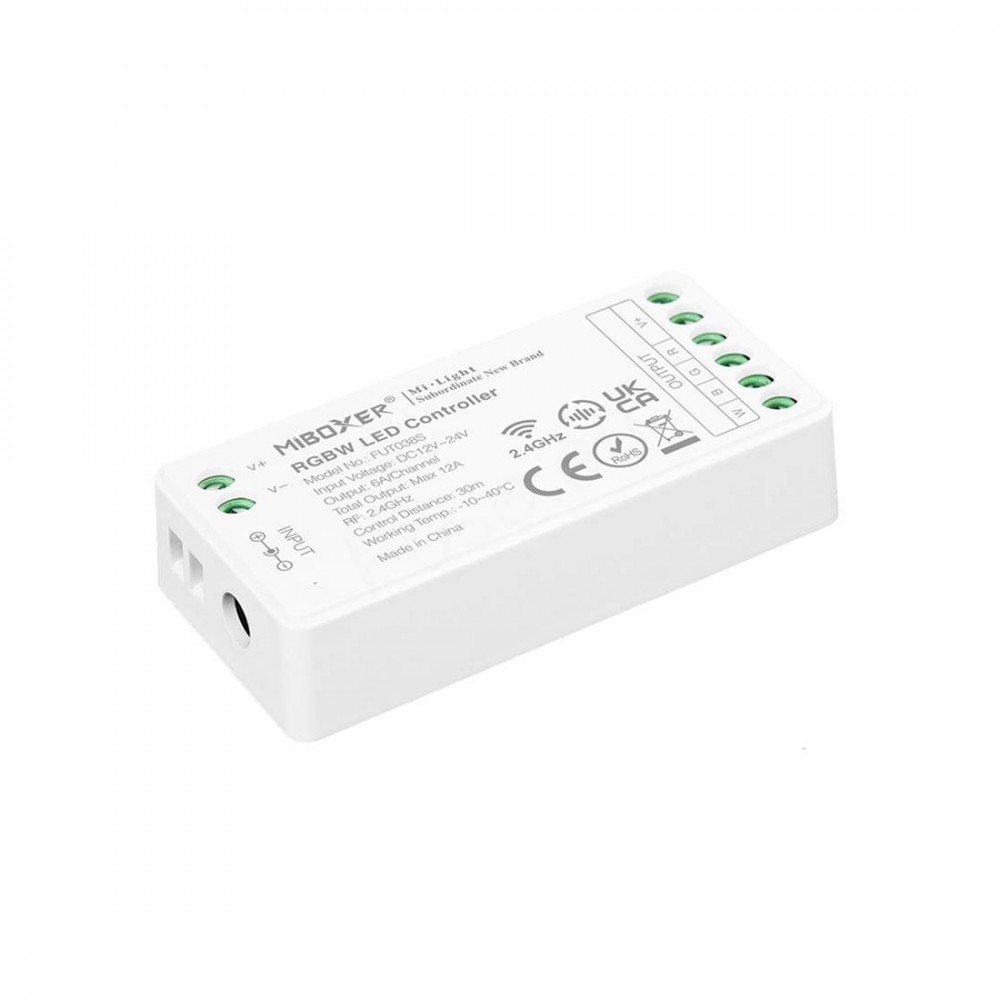

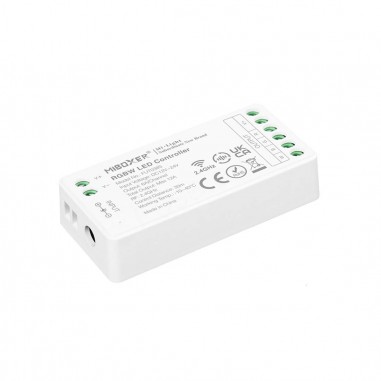

Module de réception RGB+W pour ruban de LED couleur.
Il est possible de placer un ou plusieurs modules par zone : dans ce cas, les récepteurs se synchronisent afin de réagir tous à l'identique au même instant.
Portée 30 mètres, peut être placé derrière une cloison.
Garde en mémoire le dernier réglage même si l'alimentation est coupée.
Installation du système
La télécommande (ou le module WiFi) doit être associée à un ou plusieurs récepteurs par zone. Sur une même zone, les différents récepteurs se synchronisent entre eux.
Il est possible de brancher sur un récepteur RGB+W : 12.5 mètres de ruban RGB+W. Si vous souhaitez connecter plus de 12.5m de rubans, il vous faudra alors ajouter un récepteur et le synchroniser sur la même zone.
Comme il n'est pas possible d'allumer les LED blanches et les LED couleur en même temps, il faudra seulement une alimentation de puissance suffisante pour la couleur ou le blanc, soit pour notre ruban RGB+W de 11.5W/m.

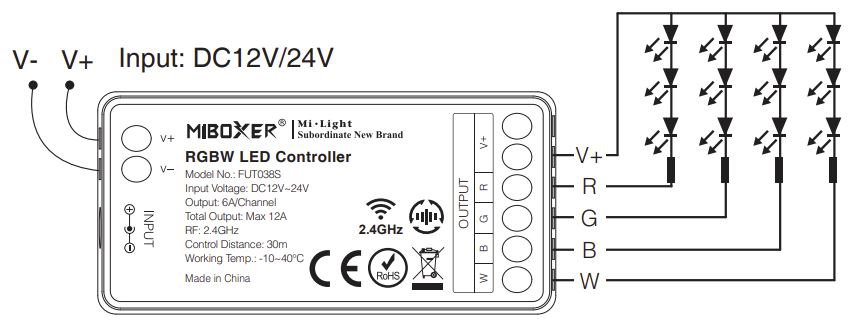

Chaque récepteur doit être connecté comme ceci :
- à une alimentation 12V ou 24V connectée sur le bornier ou par fiche,
- au ruban par 5 fils (RGBW) connectés sur le bornier de sortie.
Branchez le ruban en sortie du contrôleur avant de le connecter à l'alimentation. Le contrôleur est commandé à l'aide de sa télécommande radio (piles non fournies : 2xAAA). Il pourra donc aisément être caché dans la pièce car il n'a pas besoin d'être visible par la télécommande.
Procédure d'association
Procédure permettant d'associer la télécommande au récepteur :
1 - Débrancher l'alimentation du récepteur,
2 - Rebrancher le récepteur,
3 - Appuyez brièvement avant 3 secondes sur le bouton "I" de la zone,
4 - Le ruban doit clignoter 3 fois.
