Description générale du système multizones

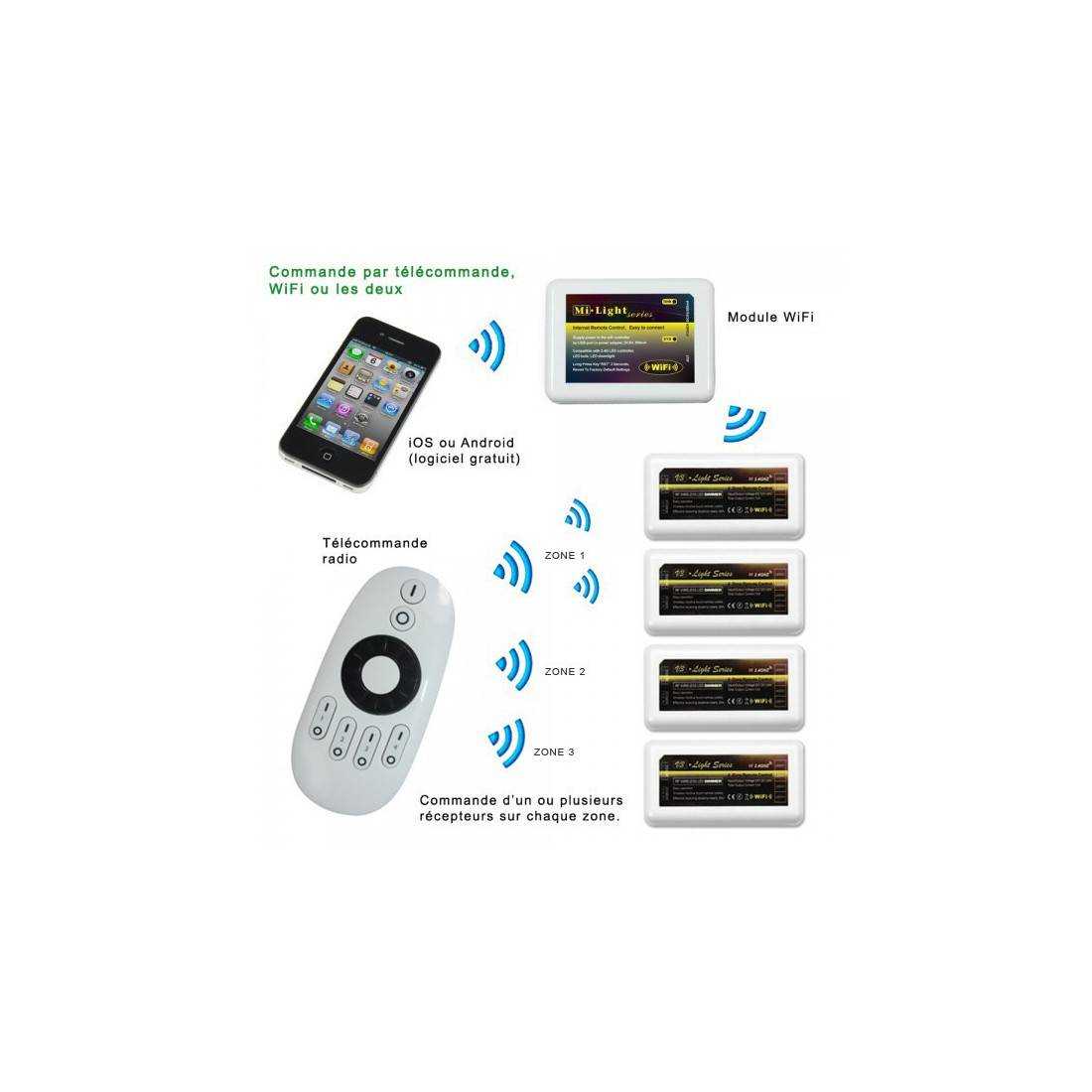

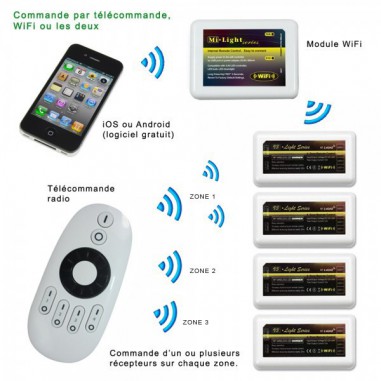

Ce système "Multizones" permet de commander jusqu'à 4 zones de rubans de LED Blancs ou Blancs teinte variable. Il est composé d'une télécommande et d'un ou plusieurs récepteurs par zone.
Plusieurs types de télécommandes sont disponibles :
- à tenir à la main : ce modèle permet de commander des rubans LED blancs à teinte fixe ou à teinte variable,
- murale pour rubans blanc teinte fixe,
- murale pour rubans blanc teinte variable,
- un module Wifi permet également de remplacer la télécommande par un téléphone ou une tablette.
Deux types de récepteurs sont disponibles : Blanc teinte fixe (1 canal) ou Blanc teinte variable (2 canaux). Les récepteurs fonctionnent en 12 ou 24V et gardent en mémoire le dernier réglage sur coupure d'alimentation.
Description du produit
Module de réception pour système multizone pour ruban teinte variable. Il permet de choisir la teinte et de modifier la luminosité. Il dispose de 2 sorties (de 12A), une à connecter sur le blanc chaud et l'autre sur le blanc froid du ruban.
Il est possible de placer un ou plusieurs modules par zone. Il est possible de brancher des rubans et alimentations de 12V ou 24V.
Lorsque la teinte est modifiée, le récepteur permet de réaliser un éclairage de luminosité constante, il faudra donc choisir le l'alimentation en fonction de cela. Pour un ruban de 20W/m (2x10W/m), il faudra considérer que le ruban ne consommera jamais plus de 10W/m :
La puissance du module est de 2x12A, soit 2x144W en 12V ou 2x288W en 24V au maximum.
Lors d'une coupure de courant, si le récepteur était éteint avec la télécommande, il se rallumera seul lorsque le courant revient.
Installation du système
Il doit être connecté :

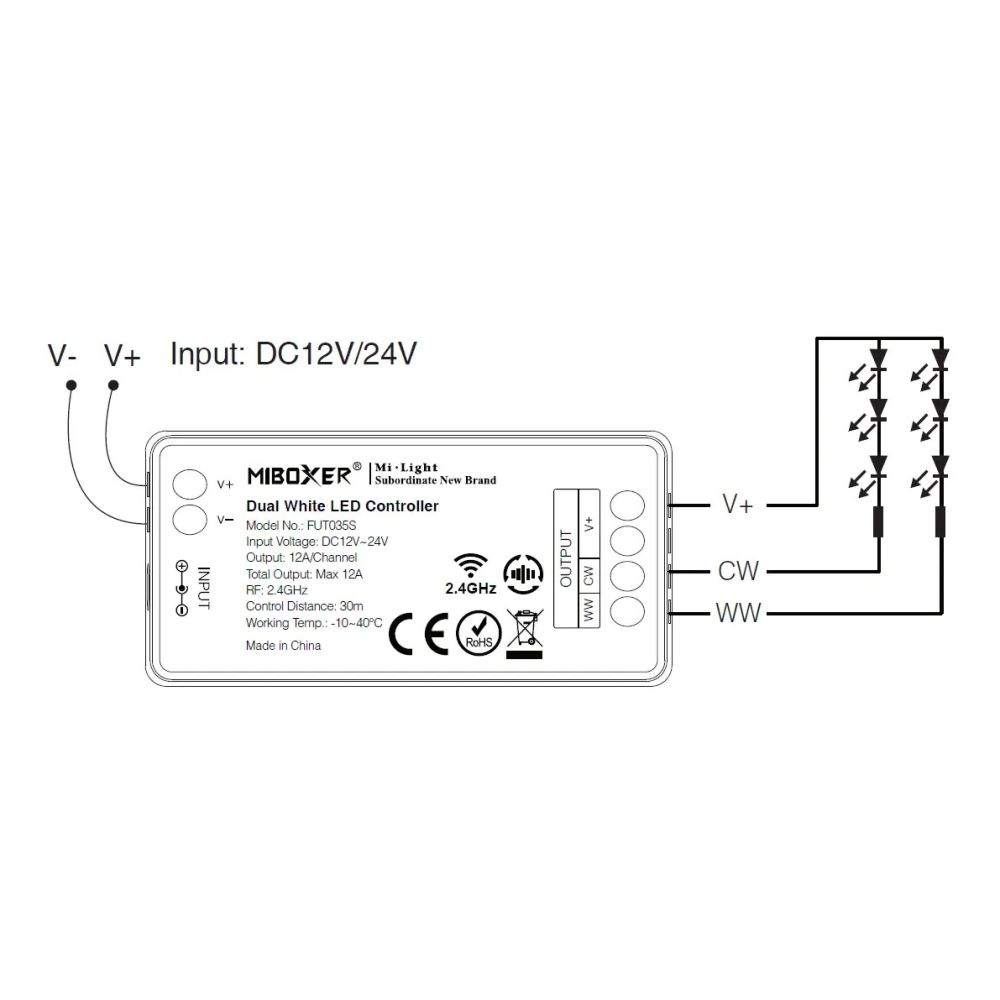

- à une alimentation 12 ou 24V connectée sur le bornier ou par fiche,
- au ruban par 2 x 3 fils connectés sur le bornier.
Branchez le ruban en sortie du variateur avant de le connecter à l'alimentation. Le récepteur peut être placé dans un faux plafond.
Procédure d'association
