Description générale de l'écosystème "black"
Les produits qui composent ce système permettent de commander des rubans de LED ou des spots en basse tension ou en 230V (module TRIAC dédié). Des télécommandes 1 ou 4 zones, ainsi que plusieurs récepteurs sont disponibles. Il est possible d'utiliser un ou plusieurs récepteurs par zone.
Les avantages de cette solution :
- qualité de fabrication et matériaux "soft touch",
- nombreux types de télécommandes (manuelles ou murales),
- possibilité de mémoriser des scènes,
- récepteurs disposant d'une entrée de commande par bouton poussoir,
- synchronisation et fonction relai des récepteurs pour une portée jusqu'à 100 mètres,
- les récepteurs restent éteints (si ils l'étaient) lors d'une coupure de courant,
- 2 modes d'association avec ou sans accès,
- module Wifi ou récepteur Wifi compatible tuya pour commande par téléphone ou tablette.
Plusieurs types de récepteurs sont disponibles : teinte fixe avec 1 canal, teinte variable avec 2 canaux. RGB/RGBW avec 4/5 canaux. Il n'est pas possible de commander des récepteurs d'un type avec des télécommandes d'un autre type.
Description du produit

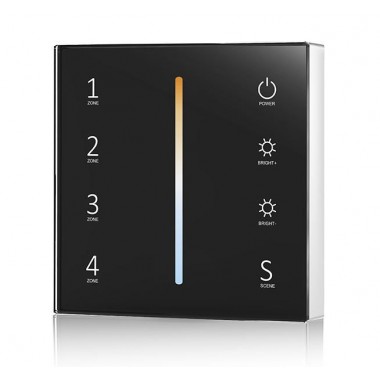

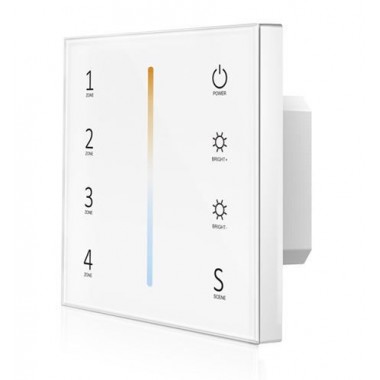

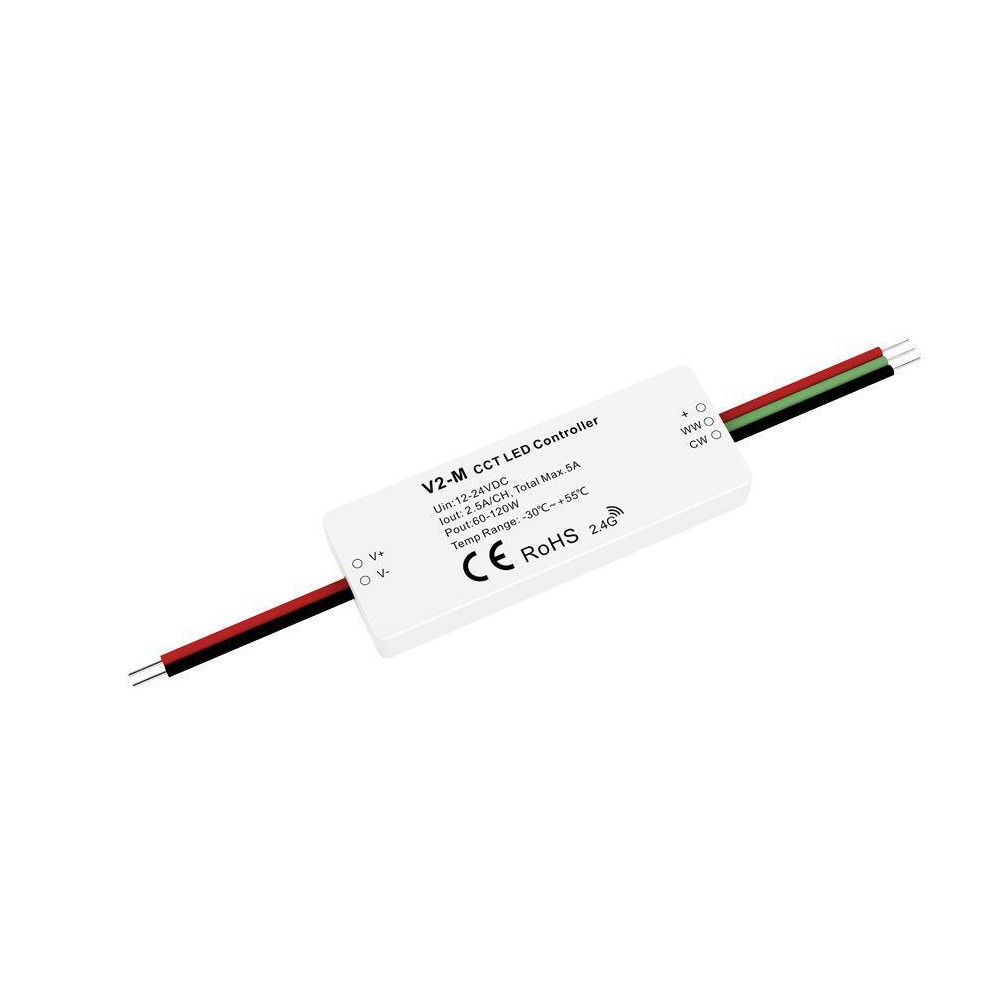

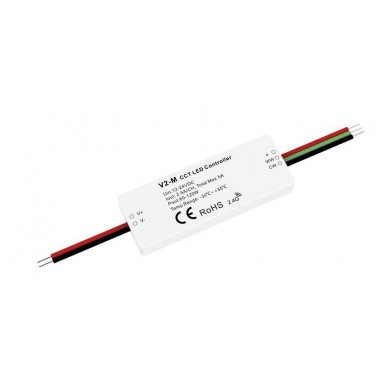

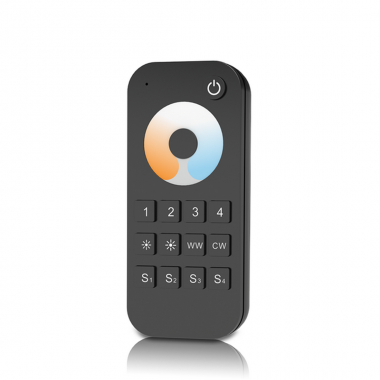

Ce module récepteur radio permet de piloter des rubans de LED teinte variable. Il se commande par des télécommandes "teinte variable" 1 ou 4 zones avec une portée de 30 mètres.
Il est possible de placer un ou plusieurs modules par zone. Il fonctionne en 12V ou 24V, avec une puissance de 5A, soit 60W en 12V ou 120W en 24V au maximum. La lumière est homogène lors de la variation : la puissance du ruban sera donc la même en blanc chaud, blanc moyen ou en blanc naturel.
On pourra brancher au maximum 6 ml le ruban "Teinte variable puissance normale" ou "Teinte variable haute puissance" et la consommation des rubans sera respectivement de 5W/M et de 10W/m, quelque soit la teinte choisie.
Ce récepteur peut être commandé par 10 télécommandes différentes en même temps. Il est possible d'ajouter un module Wifi afin de permettre une commande via une tablette ou un smartphone. Ce modèle n'est pas directement compatible Wifi.
Procédure d'association
La procédure avec le bouton match n'est pas possible avec ce modèle.
Installation du système
Le récepteur doit être branché en 12V ou en 24V :
- à une alimentation sur les fils en entrée,
- au ruban par 3 fils connectés sur les fils en sortie.
Branchez le ruban en sortie du variateur avant de le connecter à l'alimentation. Le récepteur peut être placé dans un faux plafond.
