Description du système multizone
Ce système permet de commander des rubans de LED Couleur + Blanc variable (RGBCCT) avec 6 zones. Il est composé d'une télécommande et/ou d'un module WiFi et d'un ou plusieurs contrôleurs (récepteurs) par zone.
Les télécommandes radio (manuelles ou murales) permettent un contrôle tactile rapide et précis. Il existe également des modes d'effets.
Description du produit

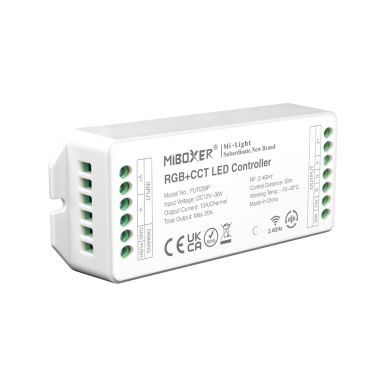

Module de réception RGB+CCT pour ruban de LED couleur et blanc teinte variable. Il est possible de placer un ou plusieurs modules par zone : dans ce cas, les récepteurs se synchronisent afin de réagir tous à l'identique au même instant. Portée 30 mètres, peut être placé derrière une cloison.
Lorsque vous appuyez sur la touche “W”, la couleur s'éteint. Dans ce cas, lors du passage du blanc chaud au blanc froid, on a 100% / 50%+50% / 100%. En mode couleur, il est possible d'allumer le blanc qui sera alors au maximum à 25% de sa puissance maximale.
Installation du système
La télécommande (ou le module WiFi) doit être associée à un ou plusieurs récepteurs par zone. Sur une même zone, les différents récepteurs se synchronisent entre eux.
Voici la répartition en sortie en fonction du mode d'éclairage choisi :
Il est possible de brancher sur un récepteur :
- 20 mètres de ruban RGB+CCT.
- il faudra alors dimensionner l'alimentation avec 14.4W/m.
Chaque récepteur doit être connecté comme ceci :
- à une alimentation 12V ou 24V connectée sur le bornier ou par fiche,
- au ruban par 6 fils (RGBCCT) connectés sur le bornier de sortie.
Branchez le ruban en sortie du contrôleur avant de le connecter à l'alimentation. Le contrôleur est commandé à l'aide de sa télécommande radio. Il pourra donc aisément être caché dans la pièce car il n'a pas besoin d'être visible par la télécommande.
