Interrupteur ruban LED IR
Interrupteur ruban LED porte
Interrupteur ruban LED IR montage
Interrupteur ruban LED IR 2 modes
Interrupteur ruban LED main

Interrupteur ruban LED IR

INTER_IR
En stock
3 Avis
13,90 €
TTC

RUBAN

BLANC

ON/OFF

1 détecteur

Mode main ou porte

12 V

24 W

24 V

48 W

1 ZONE

1 SORTIE

Usage : Allumer un ruban LED en passant la main devant le détecteur ou lors de l'ouverture d'une porte.

Description

Utilisation de l'interrupteur IR

Cet interrupteur miniature fonctionne en 12V et 24V et permet de commander des flexibles LED blancs (non RGB).

Il permet uniquement d'allumer un ruban LED ou de l'éteindre et ne dispose pas de fonction variation.

La distance de détection est d'environ 5 cm. Il n'y a pas de risque de déclenchement si l'on passe devant le détecteur.

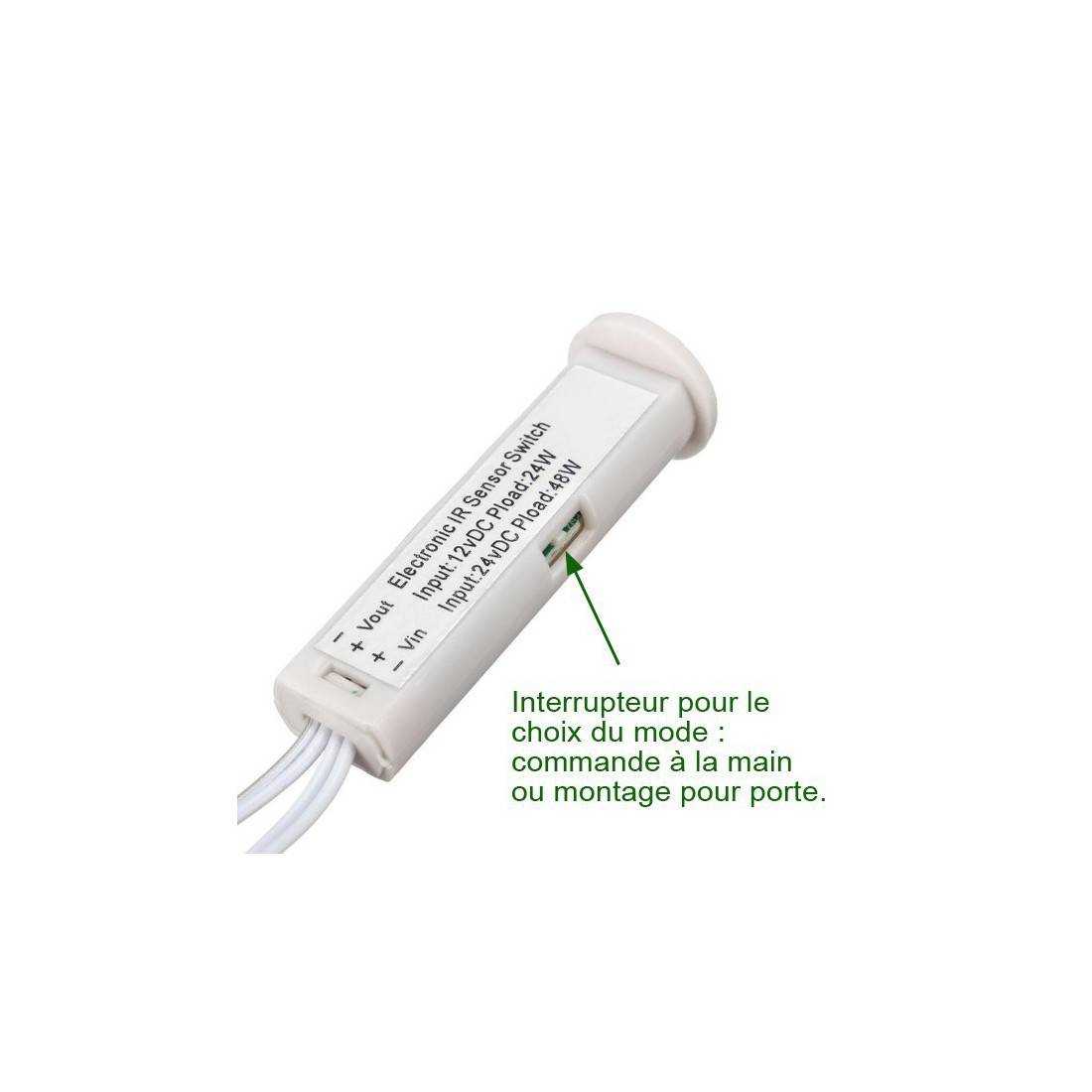

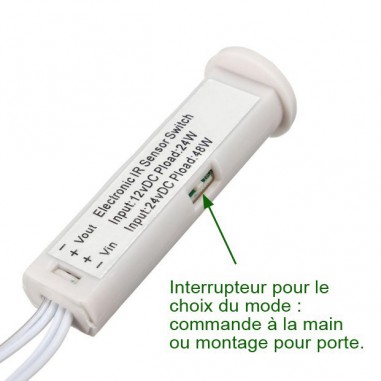

Il est paramétrable avec un mini switch entre deux fonctions et permet de :

  • passer la main devant le capteur pour allumer ou éteindre le ruban,
  • ouvrir ou fermer une porte afin d'allumer ou d'éteindre le ruban.

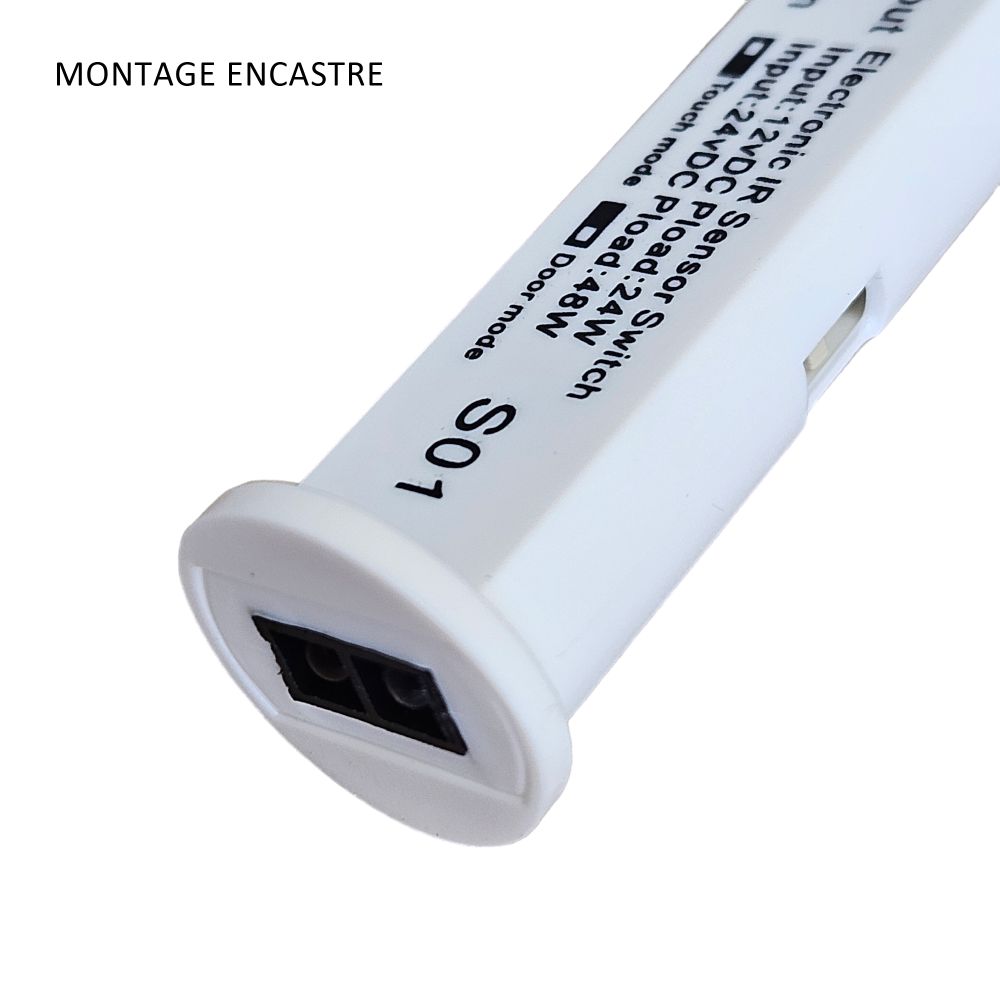

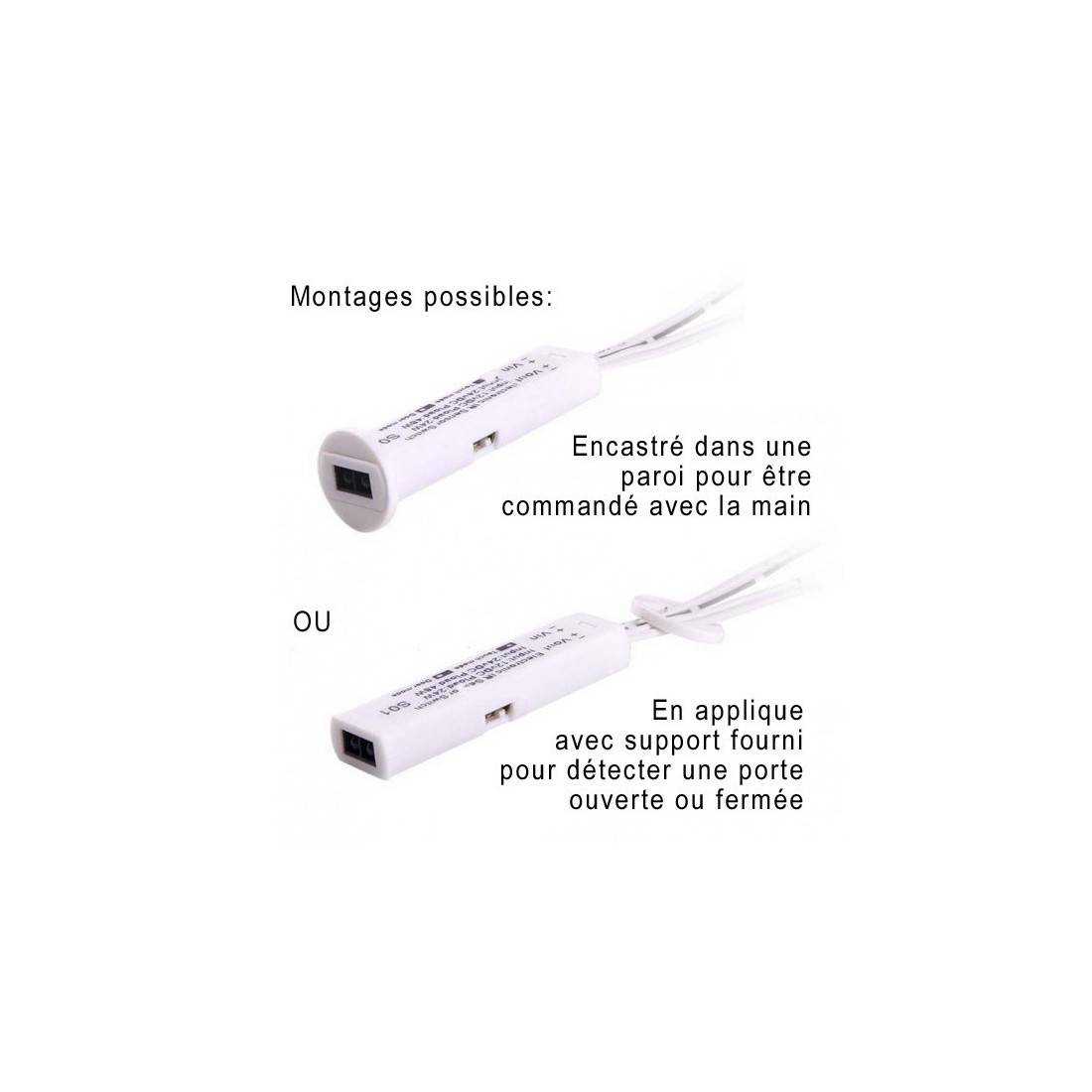

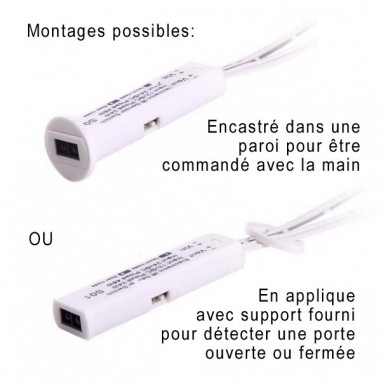

Dans le premier cas, le produit est en général placé dans un trou réalisé dans un meuble. Dans le second cas, il est monté à l'intérieur du meuble en applique à l'aide du support fourni (en déclipsant le disque situé au bout du détecteur).

Branchement

L'interrupteur se connecte simplement entre l'alimentation et le ruban à commander, il vous faudra couper les fiches et dénuder les fils de chaque côté de l'interrupteur :

  • "V In" à brancher sur la sortie 12 ou 24V de l'alimentation.
  • "V Out" à brancher sur le ruban de LED.

Il dispose de 1 mètre de fil en entrée et en sortie. Le montage de l'interrupteur est le suivant :

Montage interrupteur LED.

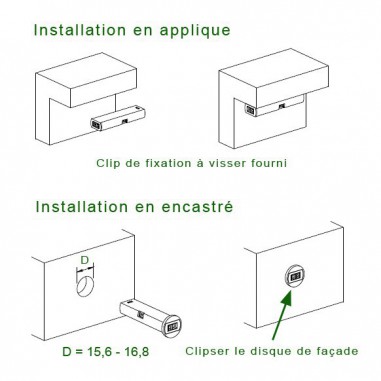

Toutes les connexions se réalisent avec des dominos (non fournis). L'interrupteur peut être inséré dans un meuble en réalisant un simple trou de 16 mm de diamètre, ou placé en applique (support fourni) et fixé par deux vis.

Détails produit

Type ruban
Blanc teinte fixe
Type accessoire
Interrupteur
Alimentation
12V - 24V
Puissance en 12V
24 W
Puissance en 24V
48 W
Diamètre du trou
16 mm
Longueur
53 mm
Largeur
15 mm
Hauteur
8 mm
Connexion en entrée
Fils
Connexion en sortie
Fils
Garanties
CE - Rohs - 2 ans
Technologie
Manuel

Fichiers joints

Produits associés

Avis (3)

3 Avis

excellent
posé et branché pour la commande de l’éclairage led 24 Volts d'un plan de travail très pratique et discret facile a mettre en oeuvre. le seul minuscule point embetant rien que une fois c'est de mettre l’interrupteur a la bonne position avec de gros doigts pas facile . Merci Florent du conseil
par Eric le 29/11/2019

Parfait
Parfait pour commander un ruban de LED pour un plan de travail de cuisine avec le détecteur placé dans l'angle du meuble haut.
par Nicolas le 16/09/2018

capteur IR on/of
Permet la fonction d'interrupteur IR pour une commande éclairage LED ( dans mon cas meuble au-dessus d'évier)
très bon produit
par ALAIN le 13/08/2018

POSER UNE QUESTION (7)

A partir de Rodrigue | 2022-01-20 06:13:53

Bonjour
Je voudrais savoir si l'inter est placé à 40 cm de la porte du placard double ouvrant il va fonctionner correctement
C'est du on off en ouverture et fermeture de la porte ?
Ou il faut du temps pour l'extinction de la led ?
Et il y a une possibilité de le mettre 2 inter en parallèle avec la même alim pour 2 placard ?
Cordialement

Le service client

Bonjour,
Ce produit est fait pour détecter à moins de 5cm.
Il fait simplement ON/OFF.
Vous pouvez en mettre 2 en parallèle sur la même alimentation.
Cordialement,
Le service client.

A partir de Laurence Santu | 2021-11-08 22:28:43

Bonjour,
Est il possible de relier ce variateur à une prise jack mâle et de l'autre cotre cote une prise jack femelle ?
Merci beaucoup pour votre retour !

Le service client

Bonjour,
Non, pas directement, il faudra dénuder les fils.
Cordialement,
Florent.

A partir de Picard | 2021-03-31 06:42:50

Bonjour
Peut-on le brancher en série avec un autre comme un détecteur de mouvement ?

Le service client

Bonjour,
Non, ce n'est pas possible.
Cordialement,
Florent.

A partir de Henrique | 2021-01-17 22:46:07

Bonjour, je souhaite équiper ma cave à vin (électroménager) d'un éclairage LED (blanc chaud simple), car celle-ci n'a pas d'éclairage intégré. Comme je ne souhaite pas éclairer ma cave en permanence, je veux installer un interrupteur. Ce modèle IR (Référence INTER_IR) me plait bien, et je me demande s’il pourrait répondre à mon besoin, c’est-à-dire commander le ruban LED depuis l’extérieur d’un simple geste de la main.
Par contre, j’ai plusieurs questions :
- Est-ce que le capteur IR fonctionne à travers une porte vitrée ?
- Est-ce que cela fonctionne toujours à travers une porte traité anti-uv (porte de cave à vin) ?

Merci d’avance pour retours, lumières !
Slts
Henrique

Le service client

Bonjour,
En général, nous savons répondre à toutes le questions, mais là...
Nous ne disposons pas de porte de ce type pour faire un test.
Vous pouvez essayer, et si ca ne fonctionne pas :
- nous renvoyer l'interrupteur IR,
- le laisser à l'extérieur de la cave à vin.
Cordialement,
Le service client.

A partir de Benajmain | 2020-12-11 08:15:01

Bonjour,

comment est géré l'extinction du ruban avec cet accessoire ? est ce une tempo réglable (plage de réglage?) ou faut il repasser la main devant ? peut on le brancher de manière a avoir une fonction "ou" avec un interrupteur classique ?

Merci pour vos réponses

Benjamin

Le service client

Bonjour,
Selon la position du mini-interrupteur : soit en mode porte, soit en passant la main.
Il n'y a pas de temporisation.
Cordialement,
Le service client.

A partir de Eric BERTHIER | 2020-01-01 20:29:10

Bonjour,
Est il possible de brancher cet interrupteur en amont du transformateur afin de couper l'alimentation de celui-ci ?
Si non, existe t il un autre modèle d'interrupteur ayant cette possibilité de branchement ?

Le service client

Bonjour,
Non, ce modèle fonctionne en 12 ou 24V.
Il faut utiliser ces modèles :
https://www.ledsgo.fr/accessoires-230v/987-detecteur-ir-applique-230v.html
ou
https://www.ledsgo.fr/accessoires-230v/988-detecteur-ir-encastrable-230v.html
Cordialement.

A partir de ALAIN FEREY | 2018-08-06 09:24:43

Bonjour,
Comment brancher le fil vout sur la bande LED ?
En parallèle sur la bande LED déjà alimentée en 12 v ?
En série sur le + ou le - de l'alimentation ?
Un schéma simplifierait le montage
merci pour votre réponse

Le service client

Bonjour,
Il y avait un problème sur la fiche de l'interrupteur IR.
Ceci a été corrigé et vous pourrez maintenant trouver les schémas de branchement.
Cordialement,
Florent.
