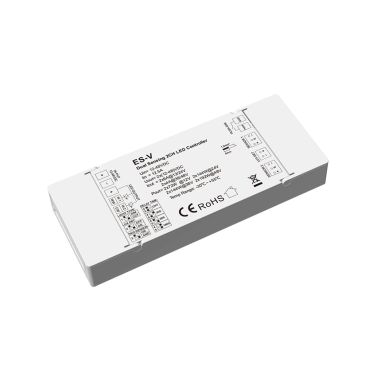

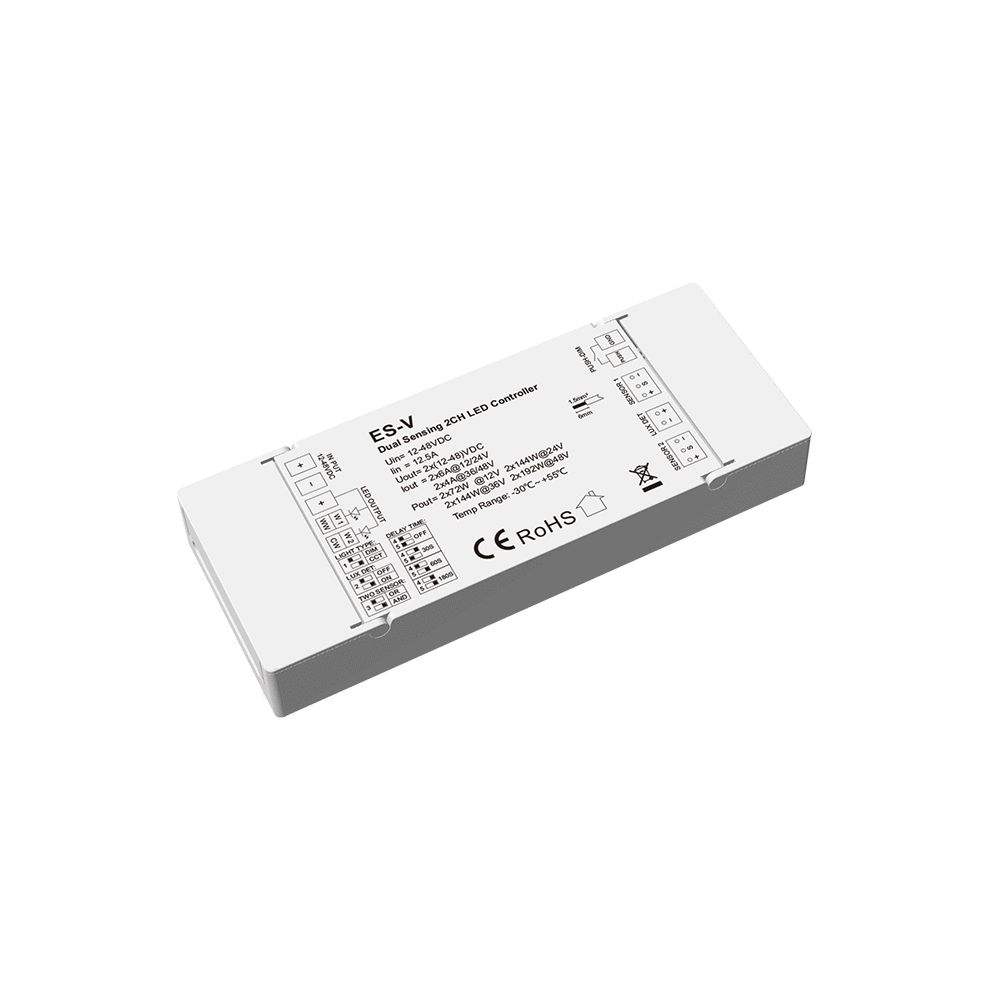

Contrôleur double capteur

Ce module permet de contrôler des rubans LED teinte fixe ou CCT pour diverses applications : Utilisable dans les escaliers, chambres, armoires, couloirs, meubles, vitrines et bien plus encore.

La détection se fait par deux capteurs de présence. Il est également possible d'ajouter des boutons poussoirs. Le système fonctionne uniquement si la lumière est basse grâce au détecteur de luminosité fourni, cette fonction peut être désactivé. La luminosité peut également être réglée, ainsi que la durée d'allumage.

Avec un ruban teinte variable, la température de couleur (CCT) pourra être ajustée, ainsi que l'intensité lumineuse. Utilisez dans ce cas un interrupteur poussoir pour allumer, éteindre et régler la luminosité (10-100%) ainsi que la température de couleur (blanc chaud à blanc froid).

Le temps de délai avant extinction est également réglable (30s, 60s ou 180s).

Les dimensions des capteurs sont les suivantes :

Capteurs de mouvement :

• Diamètre : 26 mm
• Diamètre encastrement : 20 mm

Capteur de luminosité :

• Diamètre : 5mm
• Diamètre encastrement : 4 mm

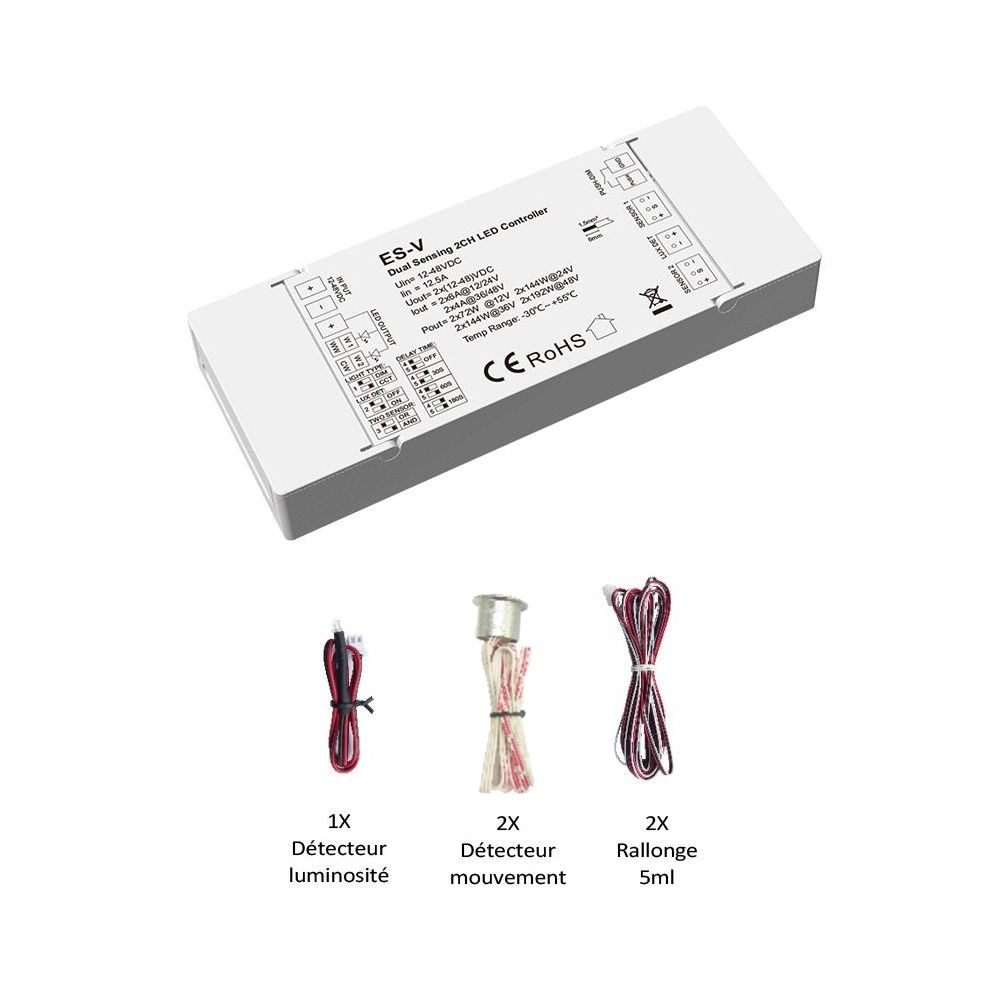

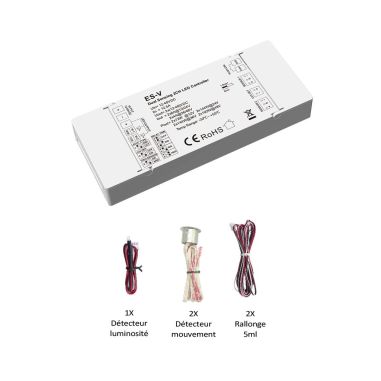

Contenu du pack

• 1x Contrôleur ES-V
• 2x Capteurs PIR (1,2m)
• 1x Capteur de lumière du jour (30cm)
• 2x Extensions de capteurs (5m)
• 1x Manuel d'utilisation

Installation du système

Le contrôleur doit être branché en 12V ou en 24V :

• à une alimentation sur le bornier à vis,
• au ruban par 2 ou 3 fils connectés sur le bornier,
• Au deux détecteurs de mouvement,
• au détecteur de luminosité.

Branchez le ruban en sortie du variateur avant de le connecter à l'alimentation.
