Contrôleur pour escaliers à allumage progressif pouvant gérer jusqu'à 32 marches.
Description
Attention, ce produit ne dispose pas de protection contre les courts circuits en sortie de chaque marche. Il faut donc faire attention à ce que la longueur des fils dénudés ne soient pas trop importante pour qu'ils ne puissent pas se toucher lors de l'installation.
Ce module permet de contrôler des rubans LED placés sur des escaliers. Il gère l'allumage progressif des marches, à partir du bas ou du haut de l'escalier. Il permet en théorie de piloter des adressables pour créer des chemins lumineux dans des couloirs ou un éclairage marche par marche en couleur, mais il ne doit être utilisé pour cela car il peut y avoir des problèmes de fonctionnement.
La détection se fait par deux capteurs de présence situés en haut et en bas. Il est également possible d'ajouter des boutons poussoirs : ils pourront fonctionner en même temps que les détecteurs. Le système fonctionne uniquement si la lumière est basse grâce au détecteur de luminosité fourni : peut être désactivé ou réglé en fonction de la luminosité. La luminosité peut également être réglée, ainsi que la vitesse d'allumage des marches.
Les dimensions des capteurs sont les suivantes :
Capteurs de mouvement :
Diamètre : 28 mm
Diamètre encastrement : 20 mm
Capteur de luminosité :
Diamètre : 5mm
Diamètre encastrement : 4 mm
Il fonctionne en 12V ou 24V, avec une puissance de 1A par marche, soit 12W en 12V ou 24W en 24V au maximum par marche. On pourra dons également y brancher des spots LED variables en 12V.

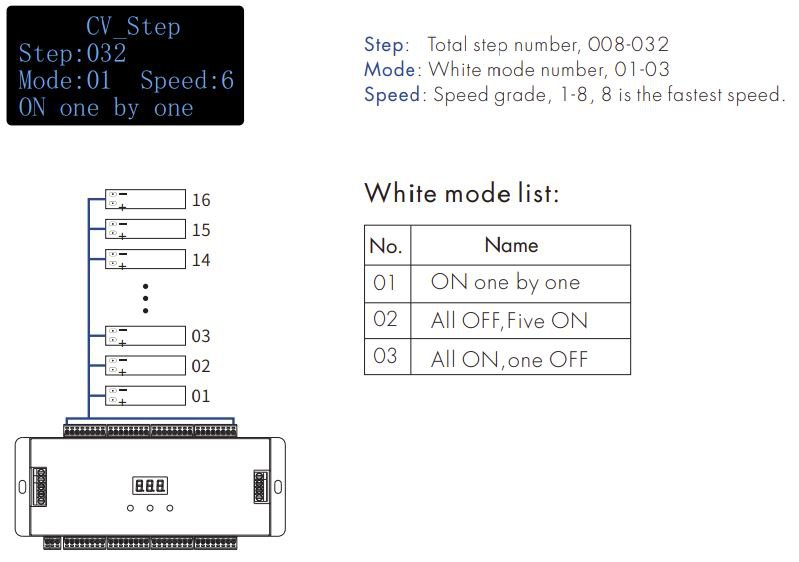

Plusieurs modes de fonctionnement sont possibles suivant le contexte et le type de montage:
Mode : 1 ruban LED par marche (lumière blanche)
Step : nombre de marches.
Speed : vitesse d'allumage et d'extinction de 1 à 8, le délai d'extinction est 45/40/35/30/25/20/15/10 secondes.
Allumage (Mode) :
MODE 01 : les marches s'allument les unes à la suite des autres
MODE 02 : 5 marches sont allumées en même temps en suivant la personne sur l'escalier
MODE 03 : les marches sont allumées en permanence, et une marche s'éteint en suivant la personne sur l'escalier
Off:
Delay sync: toutes les marches s'éteignent en même temps.
One by one: les marches s'éteignent les unes à la suite des autres à partir de l'autre côté de l'escalier.
Push:
Cascade: les boutons poussoirs allument selon le mode choisi (01/02/03).
Light on: les boutons poussoirs allument toutes les lumières en même temps (extinction automatique).
Installation du système

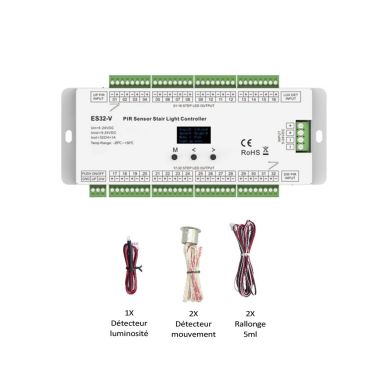

Le contrôleur doit être branché en 12V ou en 24V :
à une alimentation sur le bornier à vis,
aux rubans par 2 fils connectés sur les borniers de chaque marche,
Au deux détecteurs de mouvement,
au détecteur de luminosité.
Branchez le ruban en sortie du variateur avant de le connecter à l'alimentation.
12V
2,5W/m
300
lum/m
30
LED/m
IRC 92
IP20
VERNIS
3000°K
4000°K
6000°K
Eclairage décoratif et architectural en corniche ou pour éclairer en éclairage direct des plinthes ou des marches.
Unité de vente : 2,5 mètres
Protection du ruban
24V
4.5W/m
500
lum/m
320
LED/m
IRC 90
IP20
VERNIS
3000°K
4000°K
6000°K
Ruban LED COB avec lumière continue parfait pour une lumière de faible intensité en éclairage direct.
Unité de vente : 2,5 mètres
Protection du ruban
Bonjour je viens d'installer ce produit, malheureusement j'ai un seul capteur qui fonctionne,si j intervertis le capteur au niveau du boîtier,c es toujours le même capteur qui fonctionne mais depuis l'autre côté,es se que j'ai raté quelque chose dans la programmation de celui ci?
par Amar
le 10/08/2023
O Top
Suite à l’achat du contrôleur d’escalier avec Florent j’ai passer un bon moment car mon contrôleur était sur une autre type de notice nous avons réussi à tout faire fonctionner car j’ai opté pour un éclairage le long de la mon escalier et on a réussi
Service tec au top et fait son possible pour que sa fonctionne
Un Grand merci
Cordialement ste virseda
par Gael
le 01/03/2023
Génial
Bonjour je suis ravis du produit mais est t’il possible de désactiver l’extinction automatique dans un mode ?
par Christophe
le 02/01/2023
Ce produit est aussi disponible en pack
POSER UNE QUESTION (42)
A partir de Mathieu| 2024-12-21 08:01:27
Bonjour,
Peut-on régler la luminosité des leds ? Car c’est un peu trop lumineux
Merci d’avance
Mathieu
Le service client
Bonjour,
Oui, vous avez la possibilité de régler la luminosité dans les menus du contrôleur d'escalier.
Cordialement,
Florent.
A partir de henri| 2024-10-22 05:53:26
Bonjour,
Avez vous une solution équivalente pour l'extérieur?
merci
Le service client
Bonjour,
Non, mais vous pouvez placer ce contrôleur d'escalier dans une boite étanche.
Cordialement,
Florent.
A partir de Arrignon| 2024-09-24 08:52:54
Bonjour ,
je souhaite remplacé les détecteurs PIR existant par des détecteurs PIR de détection max 1m avec un angle de détection réduit
Avez vous la référence des détecteurs PIR existant ou de la documentation ?
Le service client
Bonjour,
Nous n'avons pas de détecteur de ce type, vous pouvez peut être utiliser de la peinture pour diminuer la distance de détection.
Cordialement,
Florent.
A partir de Yoann| 2024-08-20 08:38:21
Bonjour,
Est il possible de remplacer les capteurs de présence par des capteurs de pression qui serait installé sous les marches de l'escalier ?
Merci
Yoann
Le service client
Bonjour,
Ce n'est pas possible car ces capteur auront des caractéristiques électriques différentes.
Cordialement,
Florent.
A partir de Axel| 2024-04-09 14:34:18
Bonjour,
Je suis intéressé par cet effet mais une question demeure.
Est-il possible d'encastrer le contrôleur et le transformateur dans le mur ?
Proposez vous des boîtiers d'encastrement adapté ?
Est-ce qu'il n'y a pas de risque de surchauffe ?
Cordialement,
Axel
Le service client
Bonjour Axel,
Oui, il est possible de placer ce contrôleur dans un boitier dans un mur.
Nous ne proposons pas ce type de matériel.
Pour ce type d'installation en encastré, il faudra éviter d'être à la limite de la puissance de l'alimentation électrique.
Cordialement.
A partir de Poulpo| 2023-11-09 09:20:37
Est-il possible d'utiliser ce contrôleur sans les détecteurs de mouvements (PIR) ?
Merci
Le service client
Bonjour,
Oui, on peut mettre des boutons poussoirs à la place.
Il fonctionnera cependant pareil qu'avec les détecteurs, avec une temporisation.
Cordialement,
Florent.
A partir de Luder claude | 2023-10-30 17:27:15
Bonjour, serait il possible de me renvoyer par mail , la notice de reglage en français, merci
Le service client
Bonjour,
Nous avons traduit l'essentiel dans la fiche produit, mais la notice complète n'est qu'en Anglais.
N'hésitez cependant pas à nous poser des questions.
Cordialement,
Florent.
A partir de Benjamin | 2023-10-28 22:12:11
Bonjour
Je viens d'installer le contrôleur d'escalier et je me suis rendu compte que le capteur de luminosité est trop court
Comment puis-je le rallonger?
Existe t'il des connectiques spécial ou de simple dominos fonctionneraient?
Merci
Le service client
Bonjour,
Vous pouvez couper le fils et le prolonger jusqu'à environ 10 mètres.
Cordialement,
Florent.
